تقرير هام بمناسبة استلام مصر لأولى الفرقاطات الإيطالية “الجلالة Fremm Bergamini GP ENS AL GALALA”

سفينة البحرية المصرية "سجم الجلالة"
سفينة البحرية المصرية "سجم الجلالة"

عبد العزيز

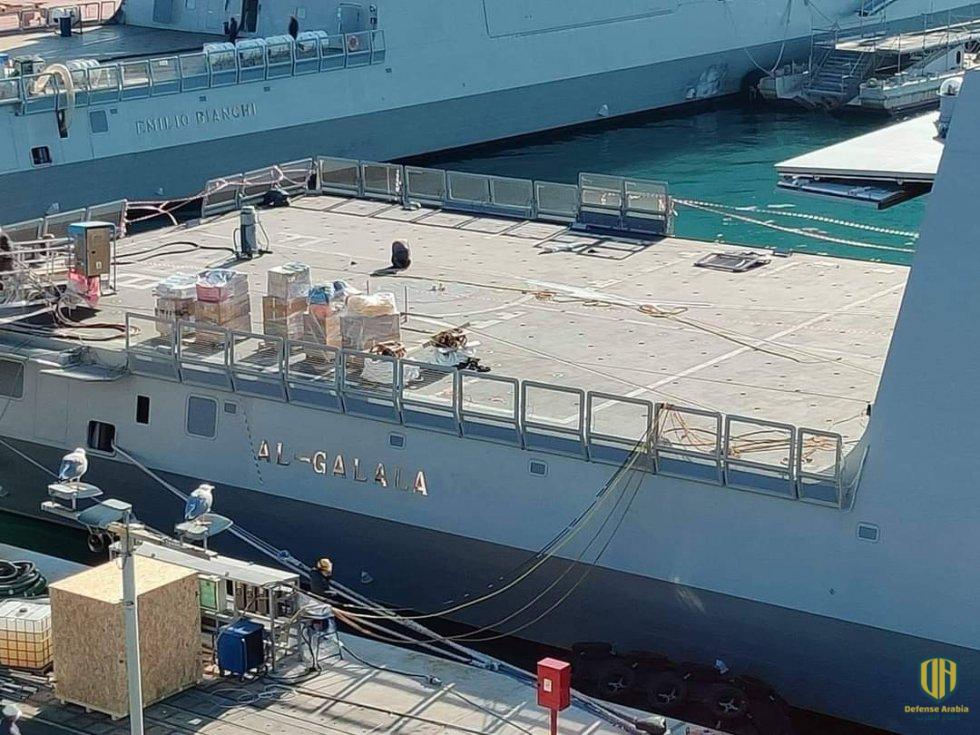

تحمل الفرقاطة الأولى من هذا الطراز في البحرية المصرية إسم “سجم الجلالة” بعد أن كانت تحمل اسم “سبارتاكوس سكيرجات Spartaco Schergat” رقم 589 .

في الخلف تظهر الفرقاطة الثانية والتي لم يتم تسميتها بعد ”إميليو بيانكي Emilio Bianchi” رقم 598 “ من فئة الأغراض العامة General Purpose ذات القدرة المعززة في حرب السطح Anti-Surface Warfare ASuW والدفاع الجوي Anti-Air Warfare AAW ، والمفروض أن تستلمها البحرية المصرية بحلول ربيع عام 2021 .
سنناقش فى هذا التقرير 10 نقاط مختصرة تشرح تفاصيل عامة عن الفرقاطتين.

1. المهـام

هي فرقاطة حديثة متعددة المهام Multi-Mission _General Purpose بميزات شبحية، صممت للقيام بمهام:
1. مرافقة وحماية الأسطول البحري _”حاملات طائرات ، حاملات مروحيات ، سفن إبرار برمائية”_ والدعم الناري للقوات في البحار والمحيطات .
2. مكافحة السفن و زوارق الصواريخ السريعة و الغواصات و الطوربيدات و الألغام البحرية.
3. الدفاع الجوي القصير و المتوسط و البعيد المدى ضد المقاتلات ، القاذفات ، المروحيات ، الطائرات من دون طيار ، الصواريخ الباليستية ، صواريخ كروز الجوالة ، والمقذوفات الذكية .
4. قصف مراكز ومنشآت العدو الساحلية وفي العمق ، والإسناد الناري الكثيف لقوات مشاة البحرية .

2. المواصفات العامة

 الطاقم : 145 فرداً .
 الطاقة الإستيعابية : 200 فرداً .
 الإزاحه القصوي : 6900 طن .
 الطول : 144.6 متر .
 العرض : 19.7 متر .
 الغاطس : +5 متر .
 نظام الدفع:
 نظام الدفع الخاص بالفرقاطات من طراز CODLAG يعمل بدمج محركات الديزل والكهرباء والغاز Combined Diesel-Electric And Gas على النحو التالي:

1. محرك غازي توربيني طراز Avio-GE LM2500+G4 يولد قوة دفع 42900 حصان من إنتاج General Electric الأمريكية .
2. نظام دفع صامت/هادئ Silent Propulsion System معروف بـإسم Integrated Electric Propulsion IEP يعمل بنمط السرعة المنخفضة Low-Speed Mode عبر نظام دفع كهربي يعتمد على 4 مولدات كهرباء تعمل بالديزل Diesel Generator تولد إجمالي قوة دفع تساوي 11200 حصان.
وذلك يقوم بتشغيل عدد 2 محرك دفع بالمراوح الكهربائية Electric Propulsion Motors بإجمالي قوة قدرها _”670500 حصان” ، مما يقلل البصمة الصوتية والحرارية ويمنحها القدرة على تنفيذ المهام التي تتطلب أقصي درجات الصمت وخصوصاً لعدم تعرضها للكشف من قبل السونارات المتطورة.
3. تصل الفرقاطة للسرعة القصوي عند تشغيل المحركات الغازية التوربينية والديزل معا.
 السرعه القصوي : 56 كم/ساعة ، بإستخدام المحركات الغازية التوربينية والديزل معا.
 المدى : 12400 كم.
 البقائية : 45 يوماً.

3. نظام إدارة المعارك

نظام إدارة المعارك Combat Management System طراز Athina إنتاج شركة Selex الإيطالية ، مثبت أسفل البرج ويتكون من نظام حديث جدا لإدارة جميع الردارات وأنظمه المراقبة والمستشعرات وأنظمة الملاحة والأسلحة ، يقوم بمعالجة البيانات واتخاذ قرار الرد السريع على الأخطار والعدائيات المختلفة .

4. الرادارات والمستشعرات

رادار رئيسي جديد KRONOS MFRA Multi Functional Naval Radar من نوع Active Electronically Scanned Array _AESA مثبت داخل قبة أعلى صاري الفرقاطة ، ويتميز بصعوبة التشويش عليه من قبل الأنظمة المعادية ، وهو اخر تطوير لرادار EMPA MFRA ، من انتاج شركة Selex الإيطالية، يمتلك المميزات والقدرات التالية:

التصنيف : رادار متعدد الوظائف Multi-Function Radar Active.
نوع الكشف : ثلاثي الأبعاد 3D.
النوع : ذو مصفوفه المسح الإلكتروني النشط Active Electronically Scanned Array _AESA .
النطاق الترددي : C-Band.
سرعة الدوران : 60 دورة/دقيقة.
التغطيه : 360 درجة.

المهام العامة للرادار:
 – الإنذار المبكر.
– رصد وتتبع الأهداف الجوية Aircrafts بما فيها الشبحية ذات المقطع الراداري المنخفض والصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر Dedicated Tracking Against Small And Low Visible Target Or Pop-Up Targets, Such As Sea Skimmers .

الأهداف السطحية المعادية ”سفن حربية، زوارق صواريخ سريعة” ويمتاز بسرعة رد الفعل .

القدرة: تتبع 500 هدف في آن واحد .
التحكم: توجيه صواريخ Aster-15 / 30 للدفاع الجوي المتوسط وبعيد المدى .
 وحدة المستشعرات المدمجة الحديثة Integrated Mast طراز UNIMAST-300 من إنتاج شركة Selex الإيطالية .
 مؤلفة من 8 هوائيات ثابتة مثبتة على الصاري تحت قبة الرادار ، وهي ذات مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array AESA متعددة الوظائف كشف جوي/سطحي + توجيه أسلحة”.
تحتوى على 4 هوائيات تعمل علي النطاق الترددي C-Band ثلاثيه الأبعاد 3D مستمدة من رادارت MFRA/KRONOS .
وعدد 4 هوائيات الأخرى تعمل على النطاق الترددي X-Band مخصصة لغرض التوجيه شبه النشط للصواريخ Semi-Active Missile Guidance وكشف الأهداف المعادية على الإرتفاعات المنخفضة Low Level Survillance.
لم تعلن الشركة مدي المنظومة الرادارية بالتحديد ولكنها علي الأغلب ستزيد عن مدي رادار KRONOS MFRA سالف الذكر ، كما تحتوي أيضاً علي أنظمة الإتصالات Communication Systems والدعم الإلكتروني Electronic Support Measures ESM وأنظمة الكشف الحرارية/الكهروبصرية Optronic Systems ونظام تعريف الصديق من العدو IFF ووصلات البيانات Data Links متطورة للغاية.
 رادار أمامي طراز RAN-30X Multi-Mode Radar من إنتاج شركة Selex الإيطالية، مثبت أعلى مقدمه البرج ، يمتلك المواصفات التالية:

التصنيف : رادار مراقبة متعدد الوظائف يعمل على كشف وتتبع الأهداف الجوية والسطحية وتغذية نظام إدارة المعارك ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها، ويعمل أيضا كرادار ملاحة وتحكم ومراقبة المروحية .
النطاق الترددي : X-Band .
نطاق الكشف : ثنائي الأبعاد 2D .
التغطيه : 360 درجة .
القدرة : تتبع 250 هدفا في آن واحد .

يمتلك 4 أنماط للتشغيل علي النحو التالي:

النمط 1 : يعمل الرادار بمعدل 15 دورة/دقيقة لتوفير قدرة كشف وتتبع الأهداف الجوية والسطحية الصغيرة الحجم من مسافه تفوق 100 كم.
النمط 2 : يعمل الرادار بمعدل 30 دورة/دقيقة لتوفير قدرة كشف وتتبع الصواريخ العامله بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر Sea Skimming في جميع الظروف حتي السيئه من مسافه تفوق 25 كم .
النمط 3 : يعمل الرادار بمعدل 30 دورة/ دقيقة كرادار ملاحة Navigation وتحكم ومراقبه اقتراب وهبوط المروحية على المهبط المخصص لها في خلف الفرقاطة Helicopter Approach Control من مسافه تفوق 40 كم .
النمط 4 : يعمل الرادار بمعدل 3 دورات/دقيقة لتوفير القدرة عل الرصد بعيد المدي Long Range Detection من مسافه تفوق 200 كم .
 عدد 2 منظومات رادارية كهروبصرية طراز NA-25x للتحكم في نيران المدافع Radar And Optronic Fire Control Systems من إنتاج شركة Selex الإيطالية، الأول مثبت على درجة أعلى مؤخرة البرج ، والثاني مثبت علي درجة أعلى مؤخرة مأوى المروحية، مزود بالأتي:
– رادار Radar يعمل علي الحيز الترددي X-Band و J-Band .
– كاميرا تليفزيونية TV Camera .
– كاميرا حرارية IR Camera .
– نظام تحديد مسافات بالليزر Laser Range Finder يقدر مداه الأدني بـ 200 م والأقصي 20 كم .
 رادار أمامي علي شكل عصا دواره مثبت على درجة بالمنصة أسفل رادار Kronos Mfra طراز GEM SPN-753G “V” 10 Navigation Radar قادر علي تتبع 50 هدفا مخصص للمراقبة والملاحة البحرية من إنتاج شركة Elettronica الإيطالية .
 – رادار على شكل عصا دوارة GEM SPN-753G _”V” 10 قادر على تتبع 50 هدفا، مثبت في منتصف الفرقاطة بمؤخرة الصاري ، يغذي نظام إدارة المعارك ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها، وهو مخصص للتحكم ومراقبة إقتراب وهبوط المروحية على سطح الفرقاطة Helicopter Approach Control Radar، من إنتاج شركة Elettronica الإيطالية .

5. أنظمة الكشف الحراري

نظام SASS Silent Acquisition and Surveillance System للبحث والتتبع بالأشعة تحت الحمراء الأهداف الجوية/السطحية المعادية وينقل ببياناتها لنظام إدارة المعارك لإتخاذ القرار المناسب تجاهها.
مثبت على درجة أعلى مؤخرة البرج خلف منظومه Selex Na 25-x ، وهو نظام صامت Silent عالي الحساسيه و الدقة ، مزدوج النطاق High sensitivity/High Resolution/Dual Band IR Head يوفر قدرة المراقبة السلبية بعيدة المدى Long Range Passive Surveillance والرصد و التتبع الأوتوماتيكي Automatic Target Detection and Track Initialization دقيق جداً حتى مع حركه البحر Accurate Stabilisation Against Sea Motion يغطي 360 درجة وله قدرة تتبع 100 هدف في آن واحد .

6. السونارات

 سونار طراز UMS 4110CL Sonar مثبت في المقدمة أسفل بدن الفرقاطة من شركه Thales، يمتلك القدرات التاليه:
 – نمط الكشف : إيجابي/سلبي Active And Passive Sonar .
 – نطاق التردد : منخفض Low Frequency .
 – قدره الكشف الإيجابي للترددات : 4600 – 6100 هرتز .
 – قدره الكشف السلبي للترددات : 4600 – 6100 هرتز .
 – قوة التردد : نطاق ترددي عريض ضد تأثير الصدى Wide Bandwidth Against Reverberation Effect يصل مداه 2000 هرتز .
 – أنماط نبضات السونار : FM و CW و Combo .
 – الفاعلية : قدرة فائقة على كشف الغواصات والطوربيدات و الألغام البحرية .
 ن- ظاق الكشف : 360 درجة .
 – ظروف الكشف : في مختلف الظروف المناخية في نطاق المياه الساحلية Brawn Water والمياه العميقة والمحيطات Blue Water وفي نطاق إلتقاء التيارات المعروف بـاسم Convergence Zone .
 – مدى الرصد : 65.8 كم .
 – مدى عمق الرصد : 1000 متر .

7. أنظمه التحكم في النيران

 يعمل رادار KRONOS MFRA الرئيسي على توجيه صواريخ Aster للدفاع الجوي ودعم عملية توجيه المدافع .
تعمل أنظمة Na-25x الراداريه الكهروبصرية علي التحكم النيراني في المدافع عيار 76 و 127 مم من طراز Oto Melara .
نظام SAAM-ESD Extended Self Defense للتحكم في نيران Fire Control System أنظمه الدفاع الجوي الصاروخي Aster 15 و Aster 30 حيث يتلقى الأوامر بفتح وغلق القواذف وتغذية الصواريخ ببيانات الأهداف الجوية المعادية، من إنتاج شركة Selex الإيطالية .

8. أنظمة الإتصالات

 منظومة إتصالات متكاملة Selex Full Integrated Communication System من شركة Selex الإيطالية .
 أنظمه إتصالات بالأقمار الصناعية Satcom UHF/SHF/Ku و Immarsat .
 أنظمه إتصالات LOS LF/MF/HF و V/UHF.
 وصلات بيانات تكتيكية متعددة Tactical Data Link-11 و Link-16 و Link-22 الأمريكية ، توفر القدرة على تبادل المعلومات مع طائرات الإنذار المبكر Awacs والمقاتلات والمروحيات والسفن والزوارق والغواصات ومنصات الدفاع الساحلي، مما يتيح للفرقاطة العمل الجماعي في جمع ونقل البيانات المختلفة والإحداثيات وتوجيه أسلحتها بدقة إضافة إلى إمكانيه إطلاقها لصاروخ يتم توجيهه بواسطه طائرة أو غواصة أو سفينة أخرى والعكس أيضا.
 نظام إتصالات تحت الماء Digital Underwater Communication System طراز TUUM-6، من شركة Thales الفرنسية.
 نظام السلامة والإستغاثة العالمي Global Maritime Distress and Safety System GMDSS متفق عليه دوليا ، وهو مجموعة من إجراءات وأنظمة ومعدات السلامة و بروتوكولات الإتصال لنجدة وإنقاذ السفن والزوارق المتعثرة وطواقم الطائرات المصابة، وتتوافق معه جميع أنظمة الإتصالات في الفرقاطة.

9. أنظمة الدفاع والدعم الإلكتروني والحرب الإلكترونية

 نظام الدعم الإلكتروني و الإنذار المبكر Altesse ESM مثبت في صاري الفرقاطه و يعمل على كشف واعتراض إشارات الإتصالات اللاسلكية المعادية وتحليلها وتحديد موقع مصدرها واحداثيات إتجاهها، من شركة Thales.
 نظام الدعم الإكتروني والإنذار المبكر Vigile ESM مثبت في المنصة أسفل الرادار الرئيسي ويعمل على رصد إشارات الرادارات المعادية واعتراضها وتحليلها وتحديد موقعها واتجاهها وخطورتها، من شركة Thales.
نظام الدعم الإلكتروني وتعريف الصديق/العدو TSB 3520 ATC & IFF Combined Interrogator Transponder، من شركة Thales.
 نظام IFF SIR M5-PA لتعريف الصديق/العدو مثبت على حامل أسفل منظومة Vigile Electronic Intelligence ESM، من شركة Selex الإيطالية .
عدد 2 أنظمة تشويش ECM طراز Netunno 4100 Electronic Jammers، الأول مثبت على حامل بمنصة الفرقاطة أسفل رادار الـ GEM SPN-753G “V” 10 الأمامي، والثاني مثبت في المؤخرة أعلى حظيرة المروحيات للدفاع الإلكتروني النشط ضد الرادارات وأنظمة توجيه الصواريخ، من شركة Elettroinca الإيطالية .
منظومة SCLAR-H Decoy Launchers المتطورة جدا مثبتة على جانبي مؤخرة الفرقاطة خلف الصاري وأمام المدفع الخلفي لإطلاق الشراك الخداعية Decoys المضللة للصواريخ الرادارية والحرارية المعادية، من شركتي Selex و Oto Melara الإيطالية .
منظومة Decoy المضللة للطوربيدات المعادية .

10. التسليح

1. مدفع رئيسى Oto Melara 127 عيار 127مم في مقدمة السفينة ، ذاتى التلقيم يتميز بكثافة نيران 32 قذيفة/دقيقة ، من شركة Oto Melara Finmeccanica الإيطالية ، ويختلف مداه حسب القذائف المستخدمه على النحو التالي:
– المدى الفعال 20_30 كم باستخدام قذائف تقليدية.
– المدى الفعال 60 كم باستخدام قذائف Vulcano Ballistic Extended Range BER الغير موجهة .
– المدى الفعال 100 كم باستخدام قذائف Vulcano الذكيه الموجهة بالقصور الذاتي Inertial Navigation System INS والقمر الصناعي GPS ، وهي مضادة للسفن والأهداف البرية.

2. مدفع للدفاع الجوي وضرب الأهداف السطحية والساحلية والصواريخ Oto Melara 76 Super Rapid Fire عيار 76مم أوتومانيكي التلقيم يمتاز بكثافة نيران 120 قذيفة/دقيقة مثبت في مؤخرة السفينة فوق حظيرة المروحيات ؛ مجهز في منفذ قابل للفتح والإغلاق بجانبه الأيمن برادار توجيه حديث جدا Strales Guidance System Radar يعمل كنظام دفاعي مضاد للتهديدات الصاروخيه المقتربة، ويبلغ مداه حسب نوع الذخيرة المستعملة كالآتي ذكره:
– المدى الفعال 16 – 20 كم باستخدام قذائف Sapomer.
– المدى الفعال يفوق الـ5 كم باستخدام قذائف DART الفعالة في ضرب الصواريخ الحديثة العالية المناورة الأسرع من الصوت Supersonic Missiles وزوارق الصواريخ السريعة Fast Manouevring Little Boats . – المدى الفعال 40 كم باستخدام قذائف Vulcano الذكية الموجهة بمنظومة الملاحة بالأقمار الصناعيه GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية.

3. عدد 2 مدافع Ciws طراز Oerlikon Oto melara عيار 25 مم مثبتين على جانبي الفرقاطة الايمن والأيسر ، متعدد الوظائف مضاد للتهديدات الجوية المقتربة والسطحيه تبلغ كثافته النيرانية 650 طلقة/دقيقة بمدي مؤثر 2 كم ، وهو مزود بمنظار للرؤية النهارية/الليلية ومنظومة كشف حراري IR ويتحكم فيه مدفعي .

4. عدد 8 صواريخ طراز Otomat Mk 2 Block IV المماثله لصواريخ Exocet الفرنسيه في معظم خصائصها يتم إطلاقها من قاذفتين رباعيتي الخلايا مثبتتين علي جانبي الفرقاطة ، من شركة MBDA لصناعة الأسلحة، تمتاز بالخصائص التالية:
 التصنيف : صاروخ دون سرعة الصوت متقدم في السرعة High Subsonic Missile .
 التصميم : شبحي Stealth Missile .
المهام : مضاد للسفن والأهداف البرية الساحلية Anti-Ship And Coastal Land Targets Missile.
 الطول : أقل من 6 متر .
 الوزن : 780 كجم .
 وزن الرأس الحربي : 210 كجم .
 نمط الطيران : شديد الإنخفاض ملاصق على ارتفاع 1 – 2 متر فوق سطح البحر Sea Skimming .
 السرعه : 0.9 ماخ = 1102.5 كم/الساعة = 306.2 م/ثانية .
 المدى الأقصي : + 180 كم .
 الفاعلية والدقة : قدرة عالية عليطى المناورة وتحمل التشويش الإلكتروني .
 مدى رصده من الأنظمة المعادية : نظرا لمناوراته وارتفاع طيرانه المنخفض جدا لن يتم كشفه قبل ان يصل إلى مسافة 6 كم من الهدف .
 التوجيه: بالقصور الذاتي Inertial Navigation System _INS في المرحلة الأولى ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker والتوجيه بالقمر الصناعي GPS لضرب الأهداف البرية الساحلية.

5. عدد 32 خلية عمودية VLS Vertical Launching System طراز Sylver A50 cells تمنح الفرقاطة كثافه نيرانيه هائلة في مهام الدفاع الجوي Anti-Air Warfare AAW، وتطلق الخلايا الصواريخ الآتي ذكرها |
1.صواريخ Aster-15 من شركة MBDA .
التصنيف : صاروخ دفاع جوي متوسط المدى Medium Range Air Defense Missile .
المهام : اعتراض المقاتلات والمروحيات والطائرات من دون طيار والصواريخ الجوالة والمضادة للرادارات والذخائر الذكية .
الطول : 4.2 متر .
القطر : 180 مم .
الوزن : 310 كجم .
الدفع : بالوقود الصلب Solid Propellant على مرحلتين Two-Stage Motor .
السرعه القصوى : 3 ماخ _”3675 كم/ساعة” .
سقف الإرتفاع : 13 كم .
المدى : + 30 كم .
المناورة : يتمتع بكفاءة عالية في ضرب الأهداف الجوية عالية المناورة .
دقه الإصابة : مقارنة بأنظمة الدفاع الجوي متوسطة المدى الأخرى يمتاز Aster-15 بأعلى نسبة إصابة الهدف من أول صاروخ دون الحاجة لإطلاق صلية صواريخ على نفس الهدف .
 نمط الإعتراض!: الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافه من الهدف Blast Fragmentation Mode .
التوجيه : يقوم نظام إدارة المعارك بنقل البيانات الخاصة بالهدف المعادي للصاروخ ويطلق بنمط اطلق و إنسى Fire And Forget Mod ، وعند اقترابه يقوم أوتوماتيكيا بتشغيل باحثه الراداري النشط الخاص به Active Radar Seeker حتى إصابة الهدف .
 أهم التجارب العملية للصاروخ : إستطاع من أول وهلة اعتراض وتدمير هدف محلق “Drone” أسرع من الصوت في محاكاة لقدرته على ضرب الصواريخ الأسرع من الصوت Supersonic Missiles .
2.صواريخ Aster-30 من شركة MBDA وتمتلك المواصفات التالية |
التصنيف : صاروخ دفاع جوي بعيد المدي Long Range Air Defense Missile .
المهام : اعتراض المقاتلات والمروحيات والطائرات من دون طيار والصواريخ الجوالة والمضادة للرادارات والصواريخ الباليستية والذخائر الذكية .
 الطول : 4.9 متر .
 القطر : 180 مم .
 الوزن : 450 كجم .
 الدفع : بالوقود الصلب Solid Propellant على مرحلتين Two-Stage Propulsion .
 السرعه القصوي : 4.5 ماخ _”5512 كم/ساعة” .
 سقف الإرتفاع : 20 كم .
 المدى : 100_120 كم .
 المناوره : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة .
 دقه الإصابة : مقارنة بأنظمة الدفاع الجوي متوسطة المدى الأخرى يمتاز Aster-30 بأعلى نسبة إصابة الهدف من أول صاروخ دون الحاجة لإطلاق صلية صواريخ على نفس الهدف .
 نمط الاعتراض : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافه من الهدف Blast Fragmentation Mode .
 التوجيه : تنقسم عملية توجيه صواريخ Aster-30 إلى حالتين على النحو التالي |
1. حاله إستهداف هدف من مسافة بعيدة كالطائرات المقاتلة وفيها يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف وخلال ذلك يقوم الرادار بتعديل مساره إلى أن يتم تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker في المرحلة الأخيرة حتي إصابه الهدف .
2. في حالة استهداف هدف معادي من مسافة قريبة كالصواريخ الجوالة، يستخدم نمط أطلق وانسي Fire And Forget Mod حيث يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق ونقل المعلومات للصاروخ فينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتى الإصابة.

6.الطوربيدات:
عدد 2 قاذف ثلاثي الخلايا الإطلاق B515/3 Torpedo Launchers لإطلاق طوربيدات طراز MU-90 مثبتة على جانبي السفينة في 2 منفذ قابل للفتح والإغلاق خلف منفذ إنزال قوارب RHIB .
الفرقاطه تحمل 19 طوربيدا منه ذو المواصفات الأتيه |
المصنع : المجموعه الأوروبيه Eurotrop المؤسسه بواسطه شركات DCNS و Thales وشركه WASS الإيطالية
 التصنيف : طوربيد خفيف Light Weight Torpedo.
 المهام : مضاد للغواصات Anti-Submarines Torpedo.
 الطول: 2.85 متر .
 العرض: 323.7مم .
 الوزن: 304 كجم .
 العمق الأدنى للإطلاق : 25 متر فأكثر .
 العمق العملياتي الأقصى : أكثر من 1000 متر .
 خفه الحركة والقدرة علي المناورة : عاليه لأقصي درجه Extreme .
 قدرة عالية في تجاوز الشراك الخداعية المضللة Decoy .
التوجيه : بنمط أطلق وانسى Fire And Forget Torpedo فبمجرد رصد سونار الفرقاطة لهدف معادي يتم إصدار الأمر بالتعامل وإطلاق الطوربيد الذي يقوم بتشغيل الباحث السوناري الخاص به حتى إصابة الهدف.
السرعة : من 53.7 – 92.6 كم/ساعة ويتحكم فيها المشغل .
 المدى : 10 كم بسرعة 92.6 كم/ساعة .
 المدى الأقصى : 23 كم بسرعة 53.7 كم/ساعة .
 النسخة الثانية من طوربيدات MU-90 من الفئة MU-90 Hard Kill المضادة للطوربيدات Anti-Torpedo Torpedo ، تستخدم نمط القتل الصعب Hard Kill الإصطدام المباشر بالطوربيد المعادي وهو يختلف بذلك عن أنظمة القتل السهل والتي تستخدم الأنظمه المؤثرة والمضللة للطوربيدات Decoys .

7. الطائرات:
حضيرة في خلف الفرقاطة ومهبط يتسعان لمروحيتين متعددة المهام Multi-Mission ، الطراز حسب طلب الزبون فيمكن حمل الأنواع الآتيه |

1. مروحيتين طراز NH90-NFH المتوسطة الحجم متعددة المهام ، من ميزاتها ومهامها |

 ثنائية المحرك ، وتتضمن ميزات مبتكرة مثل زجاج قمرة القيادة الكاملة ، ونظام تحكم fly-by-wire control system مع أربعة محاور للطيار الآلي ومساعده طيران المهام المتقدمة، علاوة على نظم مراقبة وتشخيص على متن الطائرة .

مصمة لمكافحة الغواصات ASW وسفن السطح ASuW وتعمل في أقصى حالات البحر شدة Sea State 5 .

 صغيرة الحجم بما يكفي لتناسب حظيرة Hanger فرقاطة ، ورغم ذلك فإن مقصورتها تستوعب 20 جنديا مجهزين تجهيزا كاملاً .

 المراقبة البحرية ، السيطرة والتحكم ، عمليات الإنزال ، النقل اللوجستي والدعم .

 البحث والإجلاء وإخلاء الجرحى _”تتسع لـعدد 12 نقالة للجرحى” .

 التسليح

– عدد 2 طوربيد MU-90 المضاد للغواصات البالغ مداها الأقصي 23 كم .

او عدد 2 صاروخ MARTE MK2/S بمدى 30 كم بتقنية fire-and-forget .

أو عدد2 صاروخ خفيفة طراز MARTE ER المضاد للسفن و الذي يفوق مداه 100 كم .

2. مروحيتين هجوميتين بريطانيتين طراز Wildcat AW159 للمراقبة المتطورة ، خفيفة متعددة الأدوار، من ميزاتها ومهامها:

  • يمكنها الطيران لمدة 4.5 ساعة متواصلة.
  • مجهزة بأحدث الرادارات ورادار الفتحة الأصطناعية ، سونار ، أنظمة المراقبة والملاحة واطلاق النار، نظام ليزري لتحديد الأهداف ، كاميرات مراقبة و توجيه نهارية وليلية ، نظام تتبع بالأشعة تحت الحمراء ، أنظمة للانذار المبكر والتشويش ونظام ليزري لحمايتها يسمى الليزر الحارس.
  • قمرة القيادة مزودة بـعدد 10 شاشات LCD متعددة الوظائف .
  • مصممة للمراقبة المتطورة ، السيطرة ، والتحكم ، الهجوم والدعم .
  • مراقبة البحار والسواحل، استهداف السفن الحربية ASuW، تدمير الغواصات ASW، الانذار المبكر والقيام بعمليات البحث والانقاذ عند الضرورة .
  • تعمل في أقصى حالات البحر شدة Sea State 5 .

التسليح:

  • مزودة بمدفع رشاش ثقيل عيار 30 مم . أو عدد 2 مدفع رشاشة متوسطة 12.7مم في الأبواب على الجانبين. ومجموعة صواريخ جو/أرض وجو/سطح موجهة ، طوربيدات وقنابل الأعماق.
  • بخلاف مجموعة طائرات من دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبة Reconnaissance And Survillance Missions.
  • عدد 3 قوارب سريعه قابله للنفخ Rigid Hulled Inflatable Boat للعمليات الخاصة Commando Operations:

الأول طوله 7 متر، داخل جيب يفتح ويغلق في الجانب الأيمن للفرقاطة.
والثاني طوله 11 متر ، داخل جيب يفتح ويغلق في الجانب الأيسر.
والثالث بطول 11 متر في منفذ بمؤخرة الفرقاطة تحت مهبط المروحية.
