ما هو رادار التحكم بالنيران؟ وكيف يوجّه السلاح إلى هدفه؟

يتعقّب رادار التحكم بالنيران (Fire-Control Radar) هدفاً محدداً بدقة عالية وتحديث سريع، ويزوّد حاسب التحكم بالنيران بقيم دقيقة للمدى والاتجاه والارتفاع والسرعة، كي يحسب السلاح نقطة الالتقاء بالهدف ويتوجّه إليها. ويختلف هذا الرادار عن رادار البحث الذي يمسح مساحة واسعة ليكتفي بالقول إن “ثمة أهدافاً” في الأفق؛ إذ يقدّم رادار التحكم بالنيران من التفاصيل ما يكفي لإطلاق السلاح على هدف بعينه، سواء أكان مدفعاً أم صاروخاً مضاداً للطائرات أم نظاماً بحرياً للدفاع القريب. وقد تجمع المنظومات الحديثة بين وظيفتي البحث والتعقّب في رادار واحد، لكن الوظيفتين تبقيان مختلفتين منطقاً وشكل حزمة.

باختصار: يجيب رادار البحث عن سؤال “أين توجد الأهداف؟”، بينما يجيب رادار التحكم بالنيران عن سؤال “أين سيكون هذا الهدف بالضبط بعد ثوانٍ، وكيف يمكن توجيه السلاح إليه؟”. هذا الشرح تعليمي عام مستقى من مصادر مفتوحة، ولا يتضمن أي بيانات تشغيلية حساسة.

ما وظيفة هذا الرادار داخل سلسلة الاشتباك؟

تمر مواجهة أي هدف جوي في الأنظمة الدفاعية بمراحل متتابعة يطلق عليها العسكريون اسم “سلسلة الاشتباك”: الكشف، فالتصنيف والتحديد، فالتعقّب، فالتخصيص واتخاذ القرار، فالإطلاق، فالتوجيه، وأخيراً تقييم النتيجة. ويحتل رادار التحكم بالنيران موقعاً محورياً في مرحلتي التعقّب الدقيق وتوجيه السلاح، وقد يتلقى “تلميحاً” (Cueing) من رادار مراقبة أو من منصة إنذار مبكر، فيوجّه حزمته الضيقة نحو المنطقة التي أُبلغ عن وجود الهدف فيها، ثم يلتقطه ويثبّت عليه التعقّب.

ولا تكتمل بطارية دفاع جوي حديثة من دون هذا المكوّن؛ فقد يرصد الرادار العام عشرات الأهداف، لكنه لا يوفر الدقة الكافية لتوجيه صاروخ يفترض أن يلتقي بهدف يتحرك بسرعة كبيرة. لذلك فصلت الأنظمة التقليدية بين رادار للبحث وآخر للتعقّب، في حين تدمج الأنظمة الأحدث الوظيفتين ضمن هوائي واحد بمصفوفة طورية. وللاطلاع على السياق الأوسع لهذه الطبقات.

كيف يعمل رادار التحكم بالنيران؟

يقوم رادار التحكم بالنيران على المبدأ الفيزيائي نفسه الذي يقوم عليه أي رادار: بث نبضات كهرومغناطيسية والتقاط الصدى المرتد من الهدف. فزمن عودة الصدى يحدد المدى، ويكشف تغيّر تردده (أثر دوبلر) عن السرعة الشعاعية، بينما يحدد اتجاه الحزمة عند استقبال أقوى صدى الزاوية. أما الجديد في رادار التحكم بالنيران فيكمن في الطريقة التي تُضبط بها هذه العناصر كلها لخدمة هدف واحد بعينه.

حزمة ضيقة وتحديث سريع

تزداد دقة تحديد الاتجاه كلما ضاقت الحزمة، ويقلّ في المقابل تأثير الأهداف والفوضى المحيطة. ولهذا صُممت هوائيات التعقّب لتركيز طاقتها في زاوية صغيرة، وتحديث بياناتها عدة مرات في الثانية بدل انتظار دورة مسح كاملة كما يحدث في رادار البحث. وكلما ازداد معدل التحديث، قلّت الأخطاء المتراكمة بين قياسين متتاليين.

التعقّب أثناء المسح والتعقّب المستمر

تعتمد الرادارات على أسلوبين رئيسيين: ففي “التعقّب أثناء المسح” (Track-While-Scan) يواصل الرادار مسح قطاعه محتفظاً بمسار لكل هدف يمر به، وهو أسلوب مناسب لمتابعة أهداف كثيرة بدقة معتدلة. وفي “التعقّب المستمر لهدف واحد” (Single Target Track) يبقى الرادار موجّهاً نحو الهدف بصورة دائمة، فتصبح القياسات أدق وأسرع. وقد جمعت الرادارات ذات المصفوفة الطورية بين الأسلوبين، إذ تنتقل حزمتها إلكترونياً في أجزاء من الثانية بين عدة أهداف، فتتعقب أكثر من هدف وتخصص لكل منها حزمة تعقّب مناسبة .

من القياس إلى حل الرمي

لا يكتفي الحاسب بتحديد موقع الهدف اللحظي، بل يقدّر مساره كاملاً: يستخدم مرشّحات إحصائية لتنقية القياسات من الضوضاء، ثم يتنبأ بموقع الهدف بعد انقضاء زمن طيران السلاح، وهذا ما يُعرف بـ”حل الرمي” (Firing Solution). وفي المدفعية المضادة للطائرات، يتحول الحل إلى زاويتي توجيه مع “تقدّم” عن موقع الهدف، بحيث يصوّب المدفع على المكان الذي سيبلغه الهدف لا المكان الذي يقف فيه راهناً. أما في الصواريخ، فيتحول الحل إلى نقطة التقاء مفترضة وأوامر توجيه تُرسَل أثناء الطيران.

توجيه الصاروخ: ثلاثة أنماط عامة

• التوجيه بالأوامر (Command Guidance): يقيس الرادار الهدف والصاروخ معاً، ويرسل الحاسب تصحيحات اتجاه للصاروخ عبر وصلة بيانات.
• التوجيه شبه النشط (Semi-Active): يضيء رادار أرضي الهدف بإشارة مستمرة، ويلتقط باحث الصاروخ الصدى المنعكس ويتجه إليه.
• التوجيه عبر الصاروخ (Track-Via-Missile): يلتقط باحث الصاروخ الصدى ويعيده إلى الأرض، فيحسب حاسب الرادار أوامر الاعتراض بقدرة معالجة أكبر، ثم يعيدها إلى الصاروخ.

وتنتهي كثير من هذه المراحل بباحث نشط على متن الصاروخ يتولى المرحلة الأخيرة بنفسه، ويهدف هذا التقسيم إلى توزيع العمل بين الأرض والصاروخ بما يناسب المدى والتكلفة. وللاستزادة عن مرحلة الاعتراض نفسها.

لماذا يهم عسكرياً؟

تكمن أهمية هذا الرادار في أنه يحدد سرعة الاستجابة ونسبة نجاح الاعتراض؛ فالأهداف الجوية الحديثة، من طائرات مقاتلة وصواريخ جوالة وطائرات مسيّرة، تقطع المسافة الفاصلة عن الدفاع في زمن قصير، وأي خطأ صغير في تقدير الاتجاه أو السرعة يتضخم مع طول زمن طيران الصاروخ، فيضيع الاعتراض هباءً. لذلك يحرص المصمّمون على تقليص زمن الانتقال من الكشف إلى الحل، وعلى تعزيز قدرة الرادار على تعقّب عدة أهداف في آن واحد حين يتعرض الدفاع لهجوم متزامن. كما تحدد جودة هذا الرادار عدد الصواريخ اللازم لكل هدف، أي تكلفة الدفاع نفسه؛ فالتعقّب الدقيق يوفر في الذخيرة ويرفع احتمال الإصابة من الطلقة الأولى.

ومن الجوانب التي تُغفل غالباً أن الرادار وحده لا يكفي؛ إذ يحتاج حاسب التحكم بالنيران إلى معرفة موقع المنصة نفسها واتجاهها، وإلى بيانات الطقس والرياح في حالة المدافع، وإلى وصلة بيانات موثوقة مع الصواريخ. وينتقل كل خطأ في هذه المدخلات إلى الحل النهائي، ولهذا تُعاير هذه الأنظمة باستمرار، ويُختبر ترابط مكوناتها ضمن تدريبات دورية.

أنواع رادارات التحكم بالنيران

مقارنة عامة بين الأنواع الشائعة

النوع	الاستخدام النموذجي	الفكرة المميّزة
رادار تعقّب مدفعي	مدافع مضادة للطائرات ونظم الدفاع القريب على السفن	يتعقب الهدف والقذيفة ويصحح التصويب بسرعة
رادار اشتباك للصواريخ	بطاريات صواريخ أرض-جو	يتعقب الهدف ويوجّه الصاروخ أو يضيء الهدف
رادار متعدد الوظائف	أنظمة حديثة مثل باتريوت	مصفوفة واحدة تبحث وتتعقب وتوجّه عدة صواريخ
رادار إضاءة (Illuminator)	أنظمة تعتمد التوجيه شبه النشط	يبثّ إشارة مركّزة على الهدف ليلتقطها الباحث

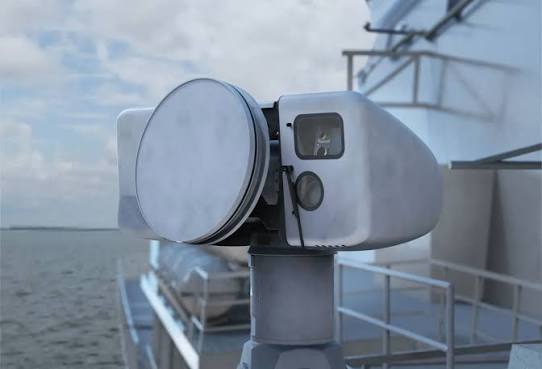

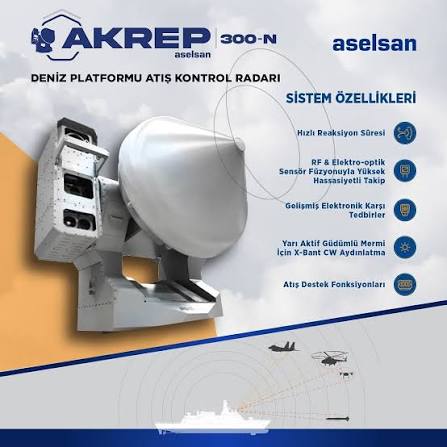

رادار بحري لإدارة النيران	الفرقاطات والمدمرات	يربط الرادار بالمدفع والصاروخ ضمن نظام قتال

الفرق عن المصطلحات القريبة

يقوم رادار البحث أو المراقبة بتغطية واسعة وتحديث أبطأ، ويقتصر دوره على الكشف وتكوين صورة جوية عامة، ومنه فئة الإنذار المبكر التي تخدم مستوى أعلى وتُشرح في مقالة مستقلة. أما الباحث الصاروخي (Seeker) فهو جهاز داخل الصاروخ نفسه لا في منصة الإطلاق. ويصنع رادار الفتحة التركيبية (SAR) صوراً للأرض ولا يعمل على تعقّب الأهداف الجوية لإطلاق النار (انظر [ما هو رادار SAR]). ويسأل نظام IFF الهدف عن هويته من دون أن يحدد موقعه بدقة، وتعتمد عليه الأنظمة قبل الرمي.

أمثلة من العالم

يُعدّ رادار باتريوت الأمريكي (AN/MPQ-53 وAN/MPQ-65) مثالاً معروفاً على الرادار المتعدد الوظائف؛ إذ يعمل، بحسب مركز CSIS وخدمة أبحاث الكونغرس (CRS)، بمصفوفة طورية في النطاق C، ويكشف الأهداف ويتعقبها ويوجّه صواريخ الاعتراض بالاتصال مع محطة التحكم بالاشتباك. ويميّز هذا الجمع بين البحث والتعقّب والتوجيه في هوائي واحد الجيل الأحدث عن الأنظمة القديمة التي تفصل بين رادارين. وعلى متن السفن، تُدمج رادارات إدارة النيران مع أنظمة القتال البحرية لتغطية المدافع والصواريخ القصيرة المدى.

الأسئلة الشائعة

ما هو رادار التحكم بالنيران؟
رادار يتعقّب هدفاً بدقة عالية ويزوّد حاسب التحكم بالنيران بقيم المدى والاتجاه والسرعة، ليحسب السلاح نقطة الالتقاء بالهدف ويتوجّه إليها.

ما الفرق بين رادار البحث ورادار التحكم بالنيران؟
يمسح رادار البحث مساحة واسعة بحزمة عريضة لكشف الأهداف، بينما يستخدم رادار التحكم بالنيران حزمة ضيقة وتحديثاً سريعاً ليتعقب هدفاً محدداً بدقة تكفي لتوجيه سلاح.

كيف يوجّه الرادار الصاروخ إلى الهدف؟
بثلاثة أنماط عامة: أوامر توجيه عبر وصلة بيانات، أو إضاءة الهدف ليلتقط الباحث الصدى، أو نقل صدى الباحث إلى الأرض لحساب التوجيه، وقد ينتهي الطيران بباحث نشط على متن الصاروخ.

هل يمكن أن يعمل رادار واحد للبحث والتعقّب معاً؟
نعم؛ فالرادارات الحديثة ذات المصفوفة الطورية تبدّل حزمتها إلكترونياً بين البحث والتعقّب، لكن الوظيفتين تبقيان منفصلتين من حيث المنطق وضبط الحزمة.

ما معنى حل الرمي؟
هو حساب موقع الالتقاء المتوقع بين السلاح والهدف اعتماداً على مسار الهدف وسرعته وزمن طيران السلاح، ثم تحويله إلى زوايا توجيه أو أوامر توجيه للصاروخ.
